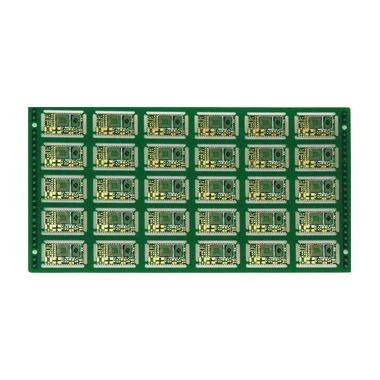

Jede Layer-HDI-Leiterplatte

Jede Layer-HDI-Leiterplatte
Informationen:
Zu den Hauptmerkmalen von HDI-Leiterplatten (High Density Interconnector) gehören eine Verdrahtung mit hoher -Dichte, Microvia-Technologie und eine hervorragende elektrische Leistung. Durch den Einsatz der Microvia Blind- und Buried Via-Technologie können HDI-Leiterplatten mehr Schaltungsverbindungen auf einer begrenzten Platinenfläche erreichen, wodurch die Dichte und Integration der Verkabelung deutlich erhöht wird.
Anfrage senden
Beschreibung
Anfrage senden

Zu den Hauptmerkmalen von HDI-Leiterplatten (High Density Interconnect) gehören Routing mit hoher -Dichte, Microvia-Technologie und hervorragende elektrische Leistung. Durch die Verwendung blinder und vergrabener Mikrovias können HDI-Platinen mehr Schaltkreisverbindungen auf einer begrenzten Platinenfläche erreichen und so die Routingdichte und Integration erheblich verbessern.



Häufige Typen:





HDI-Boards (High-Density Interconnect Boards) können basierend auf ihrem Prozess und ihrer Struktur in drei gängige Typen eingeteilt werden:

HDI erster-Order (Basistyp)
Besteht aus einer Kernschicht mit Blind-{0}}Durchkontaktierungsschichten auf beiden Seiten und eignet sich für Smartphones der Mittelklasse, Unterhaltungselektronik und ähnliche Produkte.

Zweiter-Order HDI (erweiterter Typ)
Fügt über dem Basistyp eine zusätzliche Blind-{0}}Via-Schicht hinzu, die eine höhere Verbindungsdichte unterstützt und für Flaggschiff-Smartphones, Tablets und andere komplexe Geräte geeignet ist.

Beliebiger-Auftrag HDI (High-End-Typ)
Erzielt extreme Dichte durch Verbindungen zwischen zwei beliebigen Schichten, wird häufig in High-End-Chipmodulen (z. B. Gehäusen der Apple A{1}}-Serie verwendet und dient als Vorläuferstruktur für System-in--Gehäusedesigns (SiP).



Besonderheit:



1. Verkabelung mit hoher -Dichte

Eines der wichtigsten technischen Merkmale von HDI-Leiterplatten (High Density Interconnect) ist die Verkabelung mit hoher -Dichte, die mehr Schaltkreisverbindungen innerhalb eines begrenzten Bereichs ermöglicht. Durch den Einsatz fortschrittlicher Verbindungstechnologien wie Microvia und Blind Via-Technologie werden sowohl die Anzahl der Verdrahtungsschichten als auch die Verdrahtungsdichte erheblich erhöht.

Beispielsweise kann der Verdrahtungsabstand einer typischen Mehrschichtplatine mehrere hundert Mikrometer betragen, während HDI-Platinen, insbesondere -Schicht-HDI-Leiterplatten, den Verdrahtungsabstand auf mehrere zehn Mikrometer oder sogar weniger reduzieren können. Dank dieser hohen Verdrahtungsdichte können HDI-Platinen mehr elektronische Komponenten und komplexere Schaltkreise auf Platinen gleicher Größe unterbringen und so den wachsenden Anforderungen an Miniaturisierung und Multifunktionalität in modernen elektronischen Produkten gerecht werden.

2. Microvia-Technologie

Ein weiteres wesentliches Merkmal von HDI-Leiterplatten ist die Microvia-Technologie. Microvias haben typischerweise Durchmesser von 0,1 bis 0,3 mm und werden hauptsächlich zur Herstellung elektrischer Verbindungen zwischen verschiedenen Schichten verwendet. Sie ersetzen herkömmliche große Durchgangslöcher und sparen so erheblich Platz auf der Leiterplatte.

Die Herstellung von Microvias erfordert hochpräzise Bohrtechniken wie das Laserbohren, die eine äußerst genaue und schnelle Herstellung winziger Löcher ermöglichen. Microvias verkürzen außerdem Signalübertragungswege, reduzieren Signalverzögerung und -dämpfung und verbessern die allgemeine Signalintegrität.

3. Hervorragende elektrische Leistung

HDI-Leiterplatten bieten eine hervorragende elektrische Leistung, reduzieren effektiv Verzögerungen und Verluste bei der Signalübertragung und sorgen so für eine schnelle und stabile Signalübertragung.

Diese Funktion ist besonders wichtig in Bereichen wie 5G-Kommunikationsausrüstung und Hochgeschwindigkeitsrechnen, wo die Anforderungen an die Signalübertragung äußerst anspruchsvoll sind.

Darüber hinaus sind HDI-Boards leicht, dünn, kompakt und klein, was sie ideal für elektronische Geräte mit strengen Größen- und Gewichtsbeschränkungen macht.



Anwendung:





Das HDI-Leiterplattendesign (High-Density Interconnect) ist aufgrund seiner hohen Integration, überlegenen Leistung und hervorragenden Zuverlässigkeit in verschiedenen Branchen weit verbreitet. Die HDI-Technologie wird in folgenden Bereichen eingesetzt:



Kommunikation
Mit dem Aufkommen der 5G-Technologie erfordern Kommunikationsgeräte zunehmend eine höhere Integration. HDI-Leiterplatten erfüllen diesen Bedarf, indem sie mehr winzige Komponenten auf einer kompakten Platine ermöglichen, was höhere Datenübertragungsraten und einen geringeren Energieverbrauch ermöglicht. Darüber hinaus unterstützen HDI-Karten erweiterte Signalverarbeitungsfunktionen wie Multiplexing und Wellenformformung, wodurch die Gesamtleistung von Kommunikationsgeräten weiter verbessert wird.



Medizinische Ausrüstung
Medizinische Geräte erfordern eine äußerst hohe Zuverlässigkeit. HDI-Boards reduzieren mit ihrer Stabilität und hohen Integration wirksam die Ausfallraten in medizinischen Geräten. Darüber hinaus verbessert ihr optimiertes Design die Wärmeableitung und erhöht so die Langlebigkeit der Geräte und die Gesamtleistung.



High-Performance Computing (HPC)
Mehrschichtige HDI-Karten bieten effiziente Verbindungskanäle zwischen Prozessoren, Speicher und anderen Komponenten. Dadurch werden die Rechenleistung und Reaktionsgeschwindigkeit von HPC-Systemen deutlich verbessert, sodass sie sich ideal für anspruchsvolle Rechenaufgaben eignen.



Mobilkommunikation
Mehrschichtige flexible HDI-Karten unterstützen eine schnelle und stabile Signalübertragung. Sie ermöglichen Geräten den nahtlosen Umgang mit mehreren drahtlosen Kommunikationstechnologien, einschließlich Bluetooth, Wi-Fi und 4G/5G, und behalten gleichzeitig ein kompaktes und zuverlässiges Design bei.



Mobilkommunikation
Mehrschichtige flexible HDI-Karten unterstützen eine schnelle und stabile Signalübertragung. Sie ermöglichen Geräten den nahtlosen Umgang mit mehreren drahtlosen Kommunikationstechnologien, einschließlich Bluetooth, Wi-Fi und 4G/5G, und behalten gleichzeitig ein kompaktes und zuverlässiges Design bei.



Computerindustrie
HDI-Boards tragen zur Reduzierung der Leiterplattendicke und des Gerätegewichts bei. Fortschrittliche Verbindungstechnologien machen Stromkreisverbindungen kompakter und effizienter, was Laptops, Desktops und anderen Computersystemen zugute kommt.

Maßgeschneidertes Produkt:





Die meisten unserer Produkte werden auf der Grundlage der von unseren Kunden bereitgestellten Original-Gerber-Dateien angepasst.
Nachdem wir die Original-Gerber-Dateien erhalten haben, konvertieren wir sie für den Produktionsgebrauch in funktionierende Gerber-Dateien.
Während dieses Konvertierungsprozesses passen wir bestimmte Parameter-wie Lochdurchmesser, Leiterbahnbreite und Leiterbahnabstand-an, um die Herstellbarkeit zu optimieren und eine reibungslose Produktion sicherzustellen.



Paket und Garantie:





Alle unsere Produkte sind vakuumverpackt mit Trockenmittel, um optimalen Schutz bei Lagerung und Transport zu gewährleisten.

Die Haltbarkeit vakuumverpackter Leiterplatten variiert je nach Oberflächenbehandlungsprozess und liegt typischerweise zwischen 3 und 12 Monaten. Die Einzelheiten lauten wie folgt:

Haltbarkeit für verschiedene Oberflächenbehandlungsverfahren

ENIG (Electroless Nickel Immersion Gold):
Unter Vakuumverpackung mit Trockenmittelschutz bis zu 12 Monate haltbar.

Blei-freies HASL (Hot Air Solder Leveling):
Wenn keine besonderen Lagerungsanpassungen vorgenommen werden, beträgt die Haltbarkeitsdauer typischerweise etwa 3 Monate.

OSP (Organisches Lötbarkeitskonservierungsmittel):
Unter Vakuumverpackung mit Trockenmittelschutz ist es 3–6 Monate haltbar. Bei unsachgemäßer Lagerung (z. B. ohne Trockenmittel oder unzureichender Vakuumierung) kann sich die Haltbarkeit jedoch auf etwa 3 Monate verkürzen.

Immersionsgold (chemische Vergoldung):
Die Haltbarkeit kann 6–12 Monate betragen, sofern eine versiegelte Verpackung und Trockenmittel verwendet werden.



Zertifizierung:





Durch die kontinuierliche Verbesserung unseres Qualitätsmanagementsystems sind wir bestrebt, qualitativ hochwertige Produkte zu liefern.
Unsere Produkte sind nach internationalen Standards zertifiziert, darunter ISO 9001, ISO 14001, ISO 13485, IATF 16949:2016, SGS und CE.



Firmenvorteil:





1, Wir garantieren eine Antwort innerhalb von 24 Stunden auf alle Kundenanfragen und Beschwerden.

2. Unsere Fabrik bietet eine 1-{3}tägige Musterproduktion für 2-Lagen-Platinen und bietet schnelle Fertigungsdienstleistungen für kleine und mittlere Bestellungen, wodurch kurze Vorlaufzeiten und pünktliche Lieferung gewährleistet werden.

3. Wir unterstützen mehrere Zahlungsoptionen, einschließlich EUR, USD, RUB und CNY, über PayPal, T/T und andere praktische Methoden.
